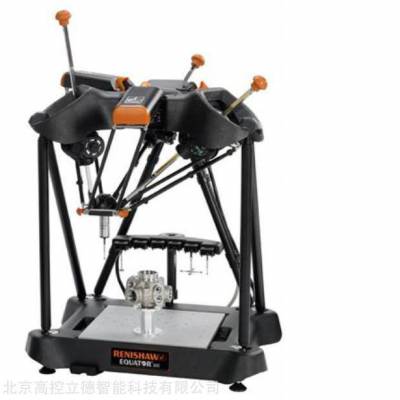

雷尼绍Renishaw Equator 500比对仪
硬件
Equator比对仪硬件包含比对仪本体、控制器和测头组件。
Equator比对仪本体
比对仪：
由并联运动机构构造组成，具有极高的刚性，可确保快速操作时的重复性；
轻型但坚固的结构；
借助SP25测头快速且可重复的扫描功能，能够进行轮廓测量以进行完整特征分析；
即插即用 — 快速设定仅需单相电源，无需气源。
控制器
Equator比对仪控制器是多功能机器控制器，能够以高速度驱动Equator比对仪，并且具有很高的重复性。
此控制器可通过计量软件界面运行实时系统控制。
它还使用技术成熟的UCCserver软件实现简单的系统设置和使用，并可执行强大的I++命令协议。
SP25测头组件
该行业标准3轴模拟扫描测头每秒采集1000个数据点。快速且可重复的扫描功能使Equator比对仪能够测量和分析复杂特征的形状。
Equator比对仪 — 非笛卡尔并联运动系统
Equator比对仪采用并联运动装置结构，与机床和坐标测量机的传统笛卡尔结构相比，可改进重复性、减轻惯性作用并降低功耗。
Equator比对仪的原理、构造及操作与传统的笛卡尔结构有很大差别；笛卡尔结构有三个相互垂直的轴，即X、Y和Z轴。这种结构通常依赖于较大的花岗岩轴或重型铸件来确保其刚性，而这对于重复性至关重要。
但是，正是这种重型结构又可能会阻碍重复性，尤其是会引起迟滞现象。迟滞是指作用力与分离力之间出现滞后，可导致结构变形。
重型轴也给快速作业带来困难；在加速时，这种结构比轻型轴受到的惯性力影响更大。需要更大的功率来产生相同的加速度，而且不是线性关系 — 这会导致笛卡尔结构在保持足够精度的情况下，对移动速度产生实际限制。惯性偏差所导致的一些“隐形”的运动，会由测量误差表现出来。
Equator比对仪上的三个线性驱动拉杆安装在顶部结构的三个万向接头上。每个拉杆的末端直接与测头平台连接，因此测量测头与驱动轴距离靠近。电机将拉杆驱动到位，它们的支点安装意味着拉杆仍然保持纯张力与压缩压力，而且不会弯曲。
直线光栅安装在驱动拉杆上，在驱动光栅的同一位置提供光栅反馈。这些组件组装在一起，构成一个系统。通过连续比对重复性，已证实该系统的结构几乎不存在“隐形”的运动。三个名为P、Q和R轴的线性拉杆的方向被在后台运行的数学算法转换为传统的X、Y和Z轴，以便从编程软件发送X、Y和Z轴的运动命令。
PC（智能化制程控制）软件
通过使用Equator比对仪测量数据直接在机床控制器上更新偏置，可以实现具有闭环反馈的制程控制。
实时反馈
IPC能够与许多的机床控制器连接，该软件可以实时轻松读取比对测量结果。这样便可更新偏置值，实现真正的自动化制程控制。来自Equator比对仪的数据可以用于重复可靠地更新偏置，对造成制程不稳定的常见原因（如刀具磨耗和热变化）进行补偿。
控制并提高制程能力
可根据统计学原理控制偏置以提升加工制程能力，由此提高工件的加工质量和产量。实现是使用特征测量值的移动平均值来计算补偿值，使用标准偏差来计算控制限值。
切削刀具寿命管理
当软件计算出的刀补值出（用户定义的）刀补限值时，将发出磨耗极限报警，通知机床需要更换切削刀具。机床可以随后决定是使用备用刀具，还是停止下一循环的制程。
为多台机床提供更新数据
Equator比对仪可以逐一针对每个特征向多台机床发送偏置更新值，这意味着可以同时更新多台机床的多个刀补值。例如，可以在一个比对测量循环中同时控制OP10和OP20制程。所有数据都将被保存并添加时间戳记，可供以后分析。
主要特性
降低人为干预
减少机床意外停机时间
平均计算多个工件的误差记录 — 更新结果更为
由于位置靠近机床，因此无时间延迟
允许一对多（一台Equator比对仪至多台机床）更新
简单的尺寸设定
选择要使用的尺寸
设定控制限值
设定修正特性
选择要更新的机床
设定刀补信息
软件
用于车间操作人员、编程工程师和自动化系统集成人员的Equator比对仪软件。
操作简单，编程容易
Equator比对仪系统提供两个级别的软件。一种是可编程版本，生产工程师可用它创建程序；另一种是较低的现场版本，它可以执行上述程序，但是不允许操作员对程序进行修改。
软件选项
MODUS编程
复杂轮廓的基于CAD技术的编程和比对测量
Organiser操作员软件
用户界面友好的软件，允许车间操作人员执行程序并轻松控制制程
自动化与制程控制
自动装载；过程监控；刀补更新；自定义信
车间操作人员使用所有Equator比对仪均包含的用户界面友好的雷尼绍Organiser前端软件选择并运行程序。Equator比对仪具有各种报告选项，包括简单的“合格/不合格”报告、过程监控中更为详细的视图，或用于更新机床偏置的自动数据采集设置。可以使用EZ-IO自动化软件轻松配置自动化单元。
获得使用许可
Equator比对仪控制器的许可证使用加密狗进行控制，可以从车间系统升级到可编程系统。这可为生产工程师带来灵活性，他们需要在车间环境编程功能，同时还需要在日常操作中保留控制权。
Equator比对仪附件
为手动或自动环境提供一系列附件。
手动和自动附件
按钮式面板 — A-6088-0010
Equator比对仪按钮式面板允许通过按钮操作Equator比对仪。必要时，可使用控制键移动Equator比对仪，另外还有按钮可设定初始基准、切换校准/测量模式、更改视图屏幕以及故障轻松恢复等。
EQ-IO，I/O接口装置（与EZ-IO一起授权）— A-5923-0050
EQ-IO，I/O接口装置（不与EZ-IO一起授权）— A-5923-0259
I/O接口装置可使Equator比对仪与兼容的机床控制器、用于装载工件的工业机器人或其他第三方设备等相连。
EQJ，MCUlite-2操纵杆 — A-5504-0258
MCUlite-2操纵杆配有一根1.5 m长的电缆。Equator比对仪处于手动模式时，使用MCUlite-2操纵杆可轻松沿x、y和z方向移动测头。功能包括速度倍率和在不同轴上锁定移动的能力。可记录并重新调用安全位置。
EQS，急停按钮 — A-5504-0255
当不需要使用操纵杆沿机器手动移动测头时，急停按钮是一个替代配置。它位于Equator比对仪前部，可使用两个螺丝将其轻松固定在底座上。
EQ3F-M6，夹具板M6 — A-5504-0200
EQ3F-I25，夹具板英寸 — A-5504-0201
EQ3F-M8，夹具板M8 — A-5504-0202
夹具板具有动态位置和M6、M8或英寸螺纹固定孔。单个Equator比对仪系统可使用多个夹具板，以缩短放置工件的设定时间。在未使用快速夹具的情况下，这种尤为适用。在温度条件变化较大的环境中需要频繁地重新设定基准，基准工件可固定在夹具板上。
EQ3F-S55，夹具板垫高块 — A-5504-0203
夹具板垫高块可将底板的位置升高55 mm。测量小工件或使用短测针时，在程序开发和检测过程中，夹具板垫高块组件有助于您在有效工作空间内抬高工件。
Equator比对仪外罩 — A-5504-0210
Equator比对仪外罩提供了一个独立的测量空间，优化了占地面积，并可根据用户要求进行配置。组成部分包括：
标准顶部单元 — 检修门很高，便于清洁
标准基座单元 — 带可调水平支脚和放置控制器的架子
监视器支架 — 可调整高度，位于顶部单元左侧或右侧
Equator比对仪测针组件
Equator比对仪测针组件包含Equator比对仪用户常用的测针，共有三种型号，成套测针的要比单独购买便宜。该组件用于存储多达6种组合的测针工具。所有的组件装在同一个箱子中，选配测针可以存放在备用位置。所有的测针还可以单独购买。M3测针用于直测针配置，较轻的M2测针和转接头用于曲柄和星形测针应用。
Equator比对仪校验工具组件 — A-5925-0200
Equator比对仪校验工具是为Equator比对仪设计的辅助工具。
与坐标测量机不同，Equator比对仪不需要做定期重新校准来确保整个工作空间内的精度。但是，如果能够验证Equator比对仪的性能状态，确定其是否符合制造时的规格要求，对用户而言则非常有帮助。Equator比对仪校验工具可以轻松集成到您的设备维护计划中，允许您快速执行设备性能检查。
每套Equator比对仪校验工具组件可用于多台Equator比对仪。
