QC20-W球杆仪系统
已成为快速、简单、高效地验证机床性能的行业标准。
什么是QC20-W球杆仪测试？
QC20-W球杆仪系统包含：
QC20-W球杆仪（是一个伸缩式线性传感器，每端各有一个球）
两个磁力碗座，一个磁力碗座连接在机床工作台上，另一个连接在机床主轴或主轴箱上。

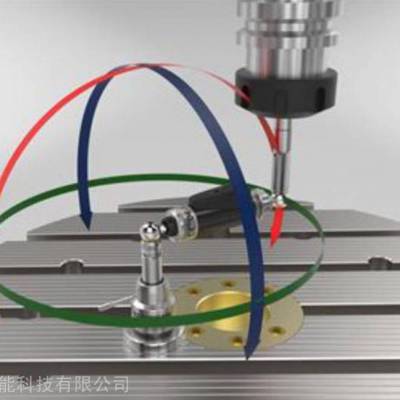

在使用中，传感器的球以三点机械定位的方式固定到磁性球碗上。当机床绕着工作台上的中心座运行预设定的圆轨迹时，此种安装方式使球杆仪可以测量机床半径的微小变化。
采集的数据被发送到计算机上，Ballbar 20软件根据或雷尼绍自己的分析报告计算位置精度的总体测量值（圆度、圆度偏差）。该报告采用的数学分析，通过一组线性读数对诸多额外的单个机床误差进行诊断。数据以图形和数字的格式显示，用以帮助并支持故障诊断。
讲解球杆仪测试
球杆仪测试的优点
球杆仪测试按照公认的（如、ANSI/ASME等）对数控机床的定位性能进行简单、快捷的检测，允许用户对机床性能进行基准测试与追踪，并快速诊断出机床存在的问题和产生这些问题的误差源。
对机床定期进行球杆仪测试有助于：
确保数控机床一次性加工出合格零件
减少机床停机时间、降低废品率和检测成本
展示机床是否符合机床性能和质量管理标准
执行基于实际情况而制定的预防性维护计划
为什么使用雷尼绍QC20-W球杆仪？
系统概述
QC20-W系统是基于雷尼绍多年球杆仪测试的经验而推出的，性能更，操作优点更：
蓝牙 (Bluetooth) 无线技术可确保没有线缆处理问题，在防护门关闭的状态下操作，以及降低系统损坏的可能性。
硬件和软件允许您进行“部分圆弧”(220°) 测试。测试的灵活性大幅提高，包括：
Z轴测试更加方便（无需用户定制卡具）
降低了对轴行程的要求（典型情况下，加工中心的Z轴和车床的X轴行程较短）
仅需一次中心设定就能测试3个平面，对其中2个平面进行“部分圆弧”测试，然后显示“空间分析”结果
数据读取速度更快，可提高对小测试圆和高进给率的分析能力。
改进的Ballbar 20软件包含许多新特性，扩大了测试范围，使用更方便。
性能
QC20-W球杆仪标准组件包括一个100 mm长的球杆仪和50、150和300 mm长的加长杆。球杆仪与不同尺寸的加长杆组合使用，可以进行100、150、250、300、400、450、550或600 mm半径的测试。
设计的球座（包括新的中心座和工具杯加长杆），使QC20-W可以在通过中心座轴线的平面上执行额外的220°“部分圆弧”测试。这意味着您可以在无需进行多次中心座定位的情况下，在互相垂直的三个平面上执行球杆仪测试，从而加快了测试效率（如果执行半径大于150 mm的“部分圆弧”测试，则需要用户定制卡具）。
在新的“空间分析”报告功能中也可以使用测试结果（参阅Ballbar 20软件），所有数据均围绕同一个点进行采集。
QC20-W球杆仪可以与Ballbar Trace（球杆仪循迹软件）（基于时间的软件包）配合使用。Ballbar Trace（球杆仪循迹软件）的灵活性为QC20-W开启了众多新的应用领域，包括五轴球杆仪验证（符合 10791-6标准）和静态精度监测。该新软件可供现有QC20-W用户免费使用。
了解更多关于 10791-6测试的信息
组件内容
标准的QC20-W组件装在坚固的便携箱中，箱子中包含QC20-W无线球杆仪、电池、主轴和工作台中心座，50 mm、150 mm和300 mm球杆仪加长杆（允许各种测试直径）以及工具。
Ballbar 20软件和手册以单张光盘形式提供，“入门”视频指南包含在另一张DVD上。
此外，组件 (A-8014-1510) 还包含一个可提高测试分析能力的校准规。（它可以测量比例误差的读数，可以方便地确认球杆仪的标称读数是否正确）。
组件中还包含球杆仪与校准规的可溯源校准证书，以及用于在机床上标示测试结果的验证标签。
每一个QC20-W球杆仪软件包都包含QC20-W球杆仪入门指南DVD，为您详细介绍了该系统，逐步引导您设定、安装和使用球杆仪，并说明了进行测试和分析结果。可向您当地的雷尼绍办事处免费索取该DVD，也可通过我们的培训视频页面查看其内容。
可选备件
使用一系列可选附件，可以扩展QC20-W球杆仪的功能。
采用额外的加长杆，可执行半径长达1350 mm的测试。
小圆组件可以进行50 mm半径的测试。
使用VTL（立式车床）适配器也可在两轴机器上进行测试，使用360°车床组件可在多种车床上进行测试。
采用这些选项加上使用各种进给率的灵活性，QC20-W测试极为灵活。
