| 产品特性：伺服驱动器 | 是否进口：否 | 产地：美国 |
| 加工定制：否 | 品牌：kollmorgen | 型号：S700 |
| 产品名称：伺服驱动器 | 适用范围：伺服驱动器 | 用途：伺服驱动器 |
| 产品认证：CE | 特色服务：无 | 最小包装数：1 |
| 物料编号：S700 |
S700
如今，机械和过程工程师面临诸多挑战，例如对产品和服务的种类日益增长的需求，对更高生产效率的需求，以及对供应链可用性和稳定性的需求。 凭借新型的S700伺服放大器，科尔摩根现在能够提供应对这些挑战的产品。 S700是一种具有扩展功能的全数字化伺服放大器，是复杂驱动任务的理想选择。 鉴于越来越多的工程师转向基于以太网的通信，例如EtherCAT和SynqNet，科尔摩根通过将以太网连接集成到新驱动器中，使S700能够满足未来需求。 S700板载接口使客户不必依靠额外的扩展卡来实现此类兼容性。SFD3 and Hiperface DSL可选单电缆支持。
特点
提高生产效率
高速电流、速度和位置控制产生更高的机器转速
安全功能SIL2 / SIL3提高机器可用性
内置的IEC 61131宏编程语言使运动更加灵活
库存中的备用产品类型更少
多接口设计可实现与所有标准控制器的连接
多反馈功能与所有常用的反馈系统兼容
占用空间更小的开关柜
板载EMC滤波器
集成电源和制动电阻器
更快速的设置
使用存储卡更新参数与固件
通过连接器进行所有连接
自动调整
系统成本
板载EtherNet可以在无需添加硬件的情况下实现EtherCAT等实时现场总线
单一设备实现所有应用变化
灵活的接口使配置更加简单
特点
经过EAC,CE, UL, GOST-R, T?V安全测试
直接接地1或3相电源供电，110V - 480V，50-60hz交流线路
拥有连续额定输出电流的型号：1.5 - 72A/相
安全扩展卡具有SIL2或SIL3功能，例如SDI、SLS、SS1、SS2、SBC等
EtherCAT和CANopen板载总线通信
存储卡插槽，用于备份参数和固件
经过优化的旋转变压器接口
自动调整
齿槽效应抑制
板载安全转矩关闭功能(STO)
市场上最快的反馈评估
S700伺服驱动器可以控制旋转同步伺服电机、感应式电机、高频电机、直流电机、以及旋转和直线直接驱动电机。S700提供了在距离内抑制齿槽转矩的功能。这一功能是针对同步要求最为严格的应用而专门设计的。即使是直线电机也能以极低的速度运行，同时具有高度的同步精度。对于所有的应用选项，设置软件均提供了全面的资源和方法。
S700系列数字伺服电机可以提供1.***、3A、6A、12A、24A、48A和72A的额定电流。客户可以一致性的伺服概念中受益，并且可以在项目的开发、安装和启动过程中节约时间和成本。驱动功率水平的划分非常精细，可以针对系统中任何一个轴进行的匹配，从而实现总体机器性能。
规格
额定数据 | DIM | S701 | S703 | S706 | S712 | S7120P | S724 | S7240P | S748 | S772 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
额定线电压 | V~ | 3 x 208V-10% … 3 x 480V+10%, 50/60 Hz | ||||||||||||||
针对S1操作的额定线功率 | kVA | 1,1 | 2,2 | 4,5 | 9 | 9 | 18 | 18 | 35 | 50 | ||||||
辅助电源 | V= | 24 | ||||||||||||||
额定直流线路电压 | V= | 290-675 | ||||||||||||||
额定输出电流（均方根值） | ||||||||||||||||
-At 3 x 208 V | A RMS | 2,5 | 5 | 6 | 12 | 12 | 24 | 24 | 48 | 72 | ||||||
- At 3 x 230 V | A RMS | 2 | 4 | 6 | 12 | 12 | 24 | 24 | 48 | 72 | ||||||
- At 3 x 400 V | A RMS | 1,5 | 3 | 6 | 12 | 12 | 24 | 24 | 48 | 72 | ||||||
-At 3 x 480 V | A RMS | 1,5 | 3 | 6 | 12 | 12 | 24 | 24 | 48 | 70 | ||||||
峰值输出电流（均方根值） | A RMS | 4,5 | 9 | 18 | 24 | 30 | 48 | 72 | 96 | 140 | ||||||

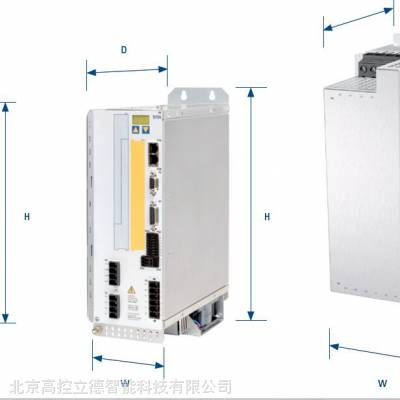

尺寸
| DIM | S701 | S703 | S706 | S712 | S7120P | S724 | S7240P | S748 | S772 |
|---|---|---|---|---|---|---|---|---|---|---|
包括风扇的高度（H） | mm | 345 | 348 | 385 | ||||||
宽度（W） | mm | 70 | 100 | 190 | ||||||
包括连接器的深度（D） | mm | 243 | ||||||||
多反馈
S700可以从多种反馈系统读取数据，并同时对其中三个进行评估。这一功能了高度的灵活性，可以将S700集成到多种相关应用中。不带反馈系统的控制也可以被支持，例如异步电机。
2到36极旋转变压器
SinCos编码器，带有BiSS
SinCos编码器，带有EnDat 2.2、EnDat 2.1
SinCos编码器，带有HIPERFACE
SinCos编码器，不带数据通道
SinCos编码器 + 霍尔效应传感器
霍尔效应传感器
增量式编码器 (AquadB) 5 V
增量式编码器 (AquadB) 5 V + 霍尔效应传感器
增量式编码器 (AquadB) 24 V
增量式编码器 (AquadB) 24 V + 霍尔效应传感器
脉冲/方向24 V
可选
SSI编码器
脉冲/方向5 V
驱动器GUI设置软件
为了方便S700的初始设置，我们提供了图形化的Windows?软件，可以用来访问所有的S700参数和功能。可以对所有的S700接口进行配置，可以选择任何连接设备（例如电机类型、反馈系统、现场总线），并且可以启动自动调谐功能。四通道示波器和波特图了对自动调谐结果的显示。专家们可以通过集成的终端窗口处理所有的参数。
宏编程
宏语言是S700伺服驱动器的固件部分，提供了独立式、单轴可编程定位功能。如果标准的驱动器固件中缺少什么功能，还可以通过IEC 61131结构化文本进行编程。MacroStar开发工具带有变量和命令库，有助于实现快速的功能编程。
? 62.5 μs / 250 μs / 1 ms / 4 ms / 16 ms / IDLE / IRQ
? 128 KB代码存储器
? 每62.5 μs可以执行400个简单指令
? CAN对象，用于多轴控制
型号： S701 S703 S706 S712 S712/30 S724 S724/72 S748 S772
规格型号：
Kollmorgen SERVOSTAR 700部分选型：
S70101
S70301
S70601
S71201
S7120P
S72401
S7240P
S701 S70101-NA
S701-FN2 S70101-FN2
S701-FN3 S70101-FN3
S703 S70301-NA
S703-FN2 S70301-FN2
S703-FN3 S70301-FN3
S706 S70601-NA
S706-FN2 S70601-FN2
S706-FN3 S70601-FN3
S712 S71201-NA
S712-FN2 S71201-FN2
S712-FN3 S71201-FN3
S712/30 S7120P-NA
S712/30-FN2 S7120P-FN2
S712/30-FN3 S7120P-FN3
S724 S72401-NA
S724-FN2 S72401-FN2
S724-FN3 S72401-FN3
S724/72 S7240P-NA
S724/72-FN2 S7240P-FN2
S724/72-FN3 S7240P-FN3
S70102 S70102-NANANA
S70302 S70302-NANANA
S70602 S70602-NANANA
S71202 S71202-NANANA
S7120S S7120S-NANANA
S72402 S72402-NANANA
S7240S S7240S-NANANA
EU order code US order code
S70102-NAF2NA S70102-NAF2NA
S70302-NAF2NA S70302-NAF2NA
S70602-NAF2NA S70602-NAF2NA
S71202-NAF2NA S71202-NAF2NA
S7120S-NAF2NA S7120S-NAF2NA
S72402-NAF2NA S72402-NAF2NA
S7240S-NAF2NA S7240S-NAF2NA
S70102-NANAF2 S70102-NANAF2
S70302-NANAF2 S70302-NANAF2
S70602-NANAF2 S70602-NANAF2
S71202-NANAF2 S71202-NANAF2
S7120S-NANAF2 S7120S-NANAF2
S72402-NANAF2 S72402-NANAF2
S7240S-NANAF2 S7240S-NANAF2
