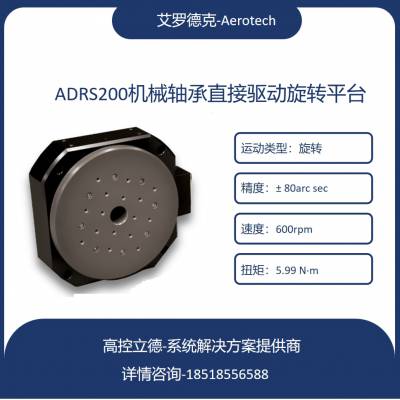

| 产品特性：高精度 | 品牌：aerotech | 系列：ADRS |
| 型号：ADRS200 | 产地：美国 | 是否进口：是 |
| 原产国/地区：美国 | 加工定制：是 | 额定电压：小于340V |
| 产品类型：转台 | 额定电流：1.9 | 额定扭矩：5.99 |
| 编码器类型：增量 |
2. 技术规格? 型号：? ADRS100：100 mm 直径? ADRS150：150 mm 直径? ADRS200：200 mm 直径? 反馈系统：? E1：增量编码器，1 Vpp? E2：增量编码器，TTL，x5 插值? E3：增量编码器，TTL，x10 插值? E4：增量编码器，TTL，x25 插值? E5：增量编码器，TTL，x50 插值? 电机选项：? M1：低电流，-A 绕组? M2：低电压，-B 绕组? 工作台选项：? TT1：公制工作台? TT2：英制工作台? 下部密封：? 无下部密封? SL：下部密封（ADRS100 不提供）? 计量选项：? PL1：未校准的计量，附带性能图? PL2：校准的计量（HALAR），附带性能图3. 安装和维护? 安装：? 固定安装：ADRX 系列工作台具有固定的安装模式，如图 2-4 所示。安装表面的平面度要求为 5 ?m。? 负载安装：如果在没有负载的情况下启动 ADRS，Aerotech 提供的伺服增益可能不适用，可能导致伺服不稳定。请参考控制器帮助文件进行调整。? 悬臂负载能力：如图 2-6 所示。? 维护：? 检查和清洁：每月至少检查一次 ADRS。使用无水乙醇和无尘布清洁工作台的外部金属表面。? 后部密封更换：ADRS150 和 ADRS200 的密封可能因过度磨损需要更换。如图 4-1 所示。4. 电气规格? 电机和反馈连接器：? 4-Pin 电机连接器：? Pinout：电机相位 C、电机屏蔽（EMI 屏蔽）、预留、预留、预留、预留、框架接地（电机保护接地）? 25-Pin 反馈连接器：? Pinout：公共接地（内部连接到 Pin 20）、预留、故障输出（来自编码器）、预留、预留、外壳信号屏蔽连接（到外壳）? 电机和反馈相位：? 电机相位电压：相对于虚拟星形公共点测量。? 霍尔相位图：如图 3-3 所示。? 编码器相位参考图：如图 3-4 和 3-5 所示。5. 环境规格? 室内使用：室内使用。? 温度和性能：Aerotech 产品在 20°C (68°F) 环境下设计和制造。温度变化可能导致性能下降或损坏。环境温度必须控制在 0.25?C/24 小时以内，以确保工作台规格在长时间内可重复。? 真空操作：提供低真空（大气压至 10 Torr）和高真空（10 Torr 以下）的真空准备选项。请联系 Aerotech 获取更多信息。6. 订购信息? 集成服务：? TAS 集成：作为完整系统测试、集成和文档化一组组件（例如：驱动器、控制器和工作台）。包括参数文件生成、系统调整和系统配置文档。? TAC 集成：作为离散组件测试和集成单独项目。通常用于备件、替换件或不会一起使用的项目。这些组件可能是更大系统的一部分，也可能不是。
