| 品牌：renishaw | 型号：FORTiS-S系列 | 用途：位置反馈 |
| 产品特性：光栅尺 | 是否进口：否 | 产地：英国 |
| 加工定制：否 | 产品名称：FORTiS-S系列 | 适用范围：自动化场合 |
| 产品认证：CE |

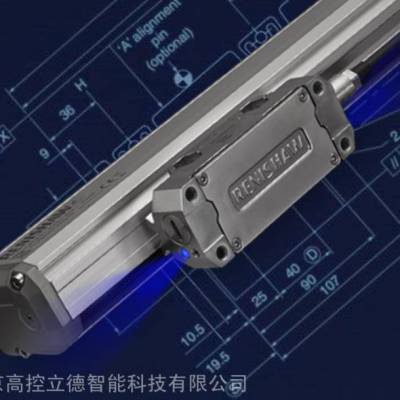

FORTiS-S封闭式值直线光栅
FORTiS-S封闭式光栅系统
标准尺寸
精度达到±3 m或±5 m
抗振性高达30 g
FORTiS-S简介
FORTiS-S光栅系列是封闭式直线光栅，适用于机床等恶劣环境。
通过以下多项设计特性，不仅延长了光栅的使用寿命，而且实现了、坚固、位置测量性能：
屡经行业检验的位置测量技术
以屡经行业检验的RESOLUTE光栅系统为基础，位置测量性能成熟可靠。
非接触式
采用非接触式设计，无内部滑架，因此重复精度高、迟滞低。
的密封性
DuraSeal密封条可防止液体和固体碎屑进入，实现高达IP64的密封性能。
的抗振性
光栅设计坚固，抗振性，高达30 g。
安装简便
通过内置的LED信号强度指示灯，可简单快捷地进行安装和设定。
诊断工具
与诊断工具ADTa-100兼容，可用于优化安装和查错。
非常适合机床应用
雷尼绍在机床行业拥有四十余年的丰富经验。
我们的设计出FORTiS系列封闭式直线光栅，可用于恶劣环境。
协议
| 协议 | 说明 | 规格手册 | 兼容产品 |
| BiSS | 雷尼绍式光栅支持BiSS C（单向）开放式协议。BiSS是高速串行协议，适用于需要较高加速度、平稳的速度控制、的重复性和的位置稳定性的动态轴。 采用BiSS协议的FORTiS光栅可与各种工业标准控制器、驱动装置、数显表 (DRO) 和PC计数卡兼容。 | FORTiS BiSS | BiSS兼容产品页面 |
DRIVE-CLiQ | 具有Siemens DRIVE-CLiQ串行通信接口的FORTiS光栅允许将光栅和直接测量系统连接至SINUMERIK和SINAMICS驱动装置组件上。 | FORTiS DRIVE-CLiQ | 不适用 |
FANUC | 具有FANUC串行通信接口的FORTiS光栅为采用FANUC控制器的机床带来了诸多优势：速度更快、坚固、纯串行通信、轮廓加工性能、伺服刚性更高。 | FORTiS FANUC | 不适用 |
Mitsubishi | 具有Mitsubishi串行通信接口的FORTiS光栅可兼容以下Mitsubishi驱动装置：MDS-E/EH系列、MDS-EM/EMH系列、MDS-EJ/EJH系列、MDS-D2/DH2系列、MDS-DJ系列、MDS-DM2系列和MDS-DM2-SPHV3 | FORTiS Mitsubishi | 不适用 |
Panasonic | 具有Panasonic串行通信接口的FORTiS光栅与A5和A6系列驱动装置兼容，能够提供高分辨率可重复反馈，以实现更好的伺服和速度控制。 | FORTiS Panasonic | 不适用 |
可选的诊断工具ADTa-100
FORTiS光栅系统与诊断工具ADTa-100和ADT View软件兼容。它们可提供的实时光栅数据反馈，以协助完成要求更严苛的安装和诊断操作。直观的软件界面可用于：
远程校准
在整个轴长上进行信号优化
光栅位置（相对于栅尺）的数字读数
导出和保存数据
设定零位
技术规格
测量标准 | 具有单码道式编码的不锈钢钢带栅尺 |
20 °C时的热膨胀系数 | 10.1 ±0.2 μm/m/°C |
热基准 | 位于中心位置（测量长度 × 0.5的光栅位置） |
20 °C时的精度等级 | 高：±3 μm 标准：±5 μm |
栅尺长度 | 140至3040 mm |
速度 | （详见规格手册） 可达4 m/s |
协议 | BiSS、DRIVE-CLiQ、FANUC、Panasonic、Mitsubishi |
分辨率 | 1 nm、1.25 nm（FANUC）、10 nm、12.5 nm（FANUC）、50 nm |
电气连接 | 光栅：定制型M12电缆插头（出线方向可由客户配置） 控制器：8针M12、FANUC 20针、10针Mitsubishi、17针M23、9针D型、14针LEMO、散线 |
电源 | 5 V ±10%，值为1.25 W（5 V时为250 mA） |
振动（工作） | 读数头：<300 m/s，符合iec 60068-2-6标准 外壳：<300 m/s，符合iec 60068-2-6标准 |
冲击（非工作） | <300 m/s，符合iec 60068-2-27标准 |
工作温度 | 0 °C至+50 °C |
防护等级 | 正确安装后可达到IP53，注入净化空气后可达到IP64 |
