| 产品特性：光栅尺 | 是否进口：否 | 产地：英国 |
| 加工定制：否 | 品牌：renishaw | 型号：值 |
| 产品名称：值光栅尺 | 适用范围：自动化场合 | 用途：位置反馈 |
| 产品认证：CE | 特色服务：无 | 最小包装数：无 |
| 物料编号：无 |
Renishaw雷尼绍 值光栅尺RESOLUTE?光栅系列
RESOLUTE系列是一款真正意义的式、精细栅距光栅系统。它具有***的抗污能力，其凡的技术指标更是位置反馈领域的一大新突破。它是世界上一款能够在100 m/s的速度下实现1 nm分辨率（线性系统），在36,000转/分的速度下实现32位分辨率（圆栅系统）的式光栅。的电子细分误差 (SDE) 和抖动使该直线光栅系统从同档次光栅中***。
此外，其还具有三个特定应用型号：
RESOLUTE UHV为低至10-10 Torr的高真空应用提供式光栅技术，帮助客户提高生产效率，降低损坏风险，并增强可靠性。
RESOLUTE ETR（宽温度范围）是一款真正意义的式、精细栅距光栅系统，可以在温度极高和极低的环境下工作。
RESOLUTE FS（功能安全）已获得SIL2和PLd认证，可用于功能安全应用。
RESOLUTE可配用选装的诊断工具ADTa-100和ADT View软件：可提供实时光栅数据反馈，辅助光栅安装和现场查错。
栅尺选项
直线栅尺用于提供直线位置信息 — 通常是X轴、Y轴或Z轴。
圆光栅用于提供角度位置信息以及对旋转元件进行运动控制。
圆弧栅尺可卷绕在圆柱体、轴或圆弧上，用于测量旋转运动的圆弧。
带码道选项的不锈钢钢带
栅尺名称 | 精度 | 栅距 | 20 °C时的热膨胀系数 | 供应长度 | 读数头兼容性 |
配有可选FASTRACK?的RTLA30 | ±5 ?m/m | 30 ?m | 10.1 ±0.2 ?m/m/°C | 达21 m | RESOLUTE、RESOLUTE UHV、RESOLUTE FS |
特性
协议：BiSS?、DRIVE-CLiQ、FANUC、Mitsubishi、Panasonic、Yaskawa
读数头尺寸：36 x 16.5 x 17.2 mm
100 m/s时分辨率达1 nm
20 °C时精度为±5 ?m/m
20 °C时的栅尺热膨胀系数：10.1 ±0.2 ?m/m/°C
提供真空兼容和侧面电缆出口型号
优点
钢带栅尺的便利性和***的坚固性
优异的运动控制性能
的抗污能力
宽松的安装公差
RMS抖动低于10 nm，提高了位置控制稳定性
±40 nm电子细分误差，可实现稳定的速度控制
诊断工具选件
细窄型不锈钢钢带栅尺
栅尺名称 | 精度 | 栅距 | 热膨胀系数 | 供应长度 | 读数头兼容性 |
RKLA-S | ±5 μm/m | 30 ?m | 使用端部盖条将栅尺端部固定到基体后，栅尺的伸缩将与基体材料保持一致 | 达21 m | RESOLUTE |
优点
栅尺细窄，宽度仅为6 mm，适合狭小空间应用
适合圆弧测量
优异的运动控制性能
抗污能力强
RMS抖动低于10 nm，提高了位置控制稳定性
±40 nm电子细分误差，可实现稳定的速度控制
ZeroMet?直线硬栅尺
栅尺名称 | 精度 | 栅距 | 20 °C时的热膨胀系数 | 供应长度 | 读数头兼容性 |
RELA30 | 1 m内为±1 ?m，1 m以上为±1 ?m/m | 30 ?m | 0.75 ±0.35 ?m/m/°C | 达1.5 m | RESOLUTE、RESOLUTE UHV、RESOLUTE FS |
优点
精度极高且热膨胀接近零
优异的运动控制性能
的抗污能力
宽松的安装公差
RMS抖动低于10 nm，提高了位置控制稳定性
±40 nm电子细分误差，可实现稳定的速度控制
诊断工具选件
不锈钢直线硬栅尺
栅尺名称 | 精度 | 栅距 | 20 °C时的热膨胀系数 | 供应长度 | 读数头兼容性 |
RSLA30 | 1 m内为±1.5 ?m，2 m内为±2.25 ?m，3 m内为±3 ?m，5 m内为±4 ?m | 30 ?m | 10.1 ±0.2 ?m/m/°C | 达5 m | RESOLUTE、RESOLUTE UHV、RESOLUTE FS |
优点
高精度直线硬栅尺
优异的运动控制性能
的抗污能力
宽松的安装公差
RMS抖动低于10 nm，提高了位置控制稳定性
±40 nm电子细分误差，可实现稳定的速度控制
诊断工具选件
细窄型不锈钢圆弧钢带
栅尺名称 | 精度 | 栅距 | 热膨胀系数 | 供应长度 | 读数头兼容性 |
RKLA-S | ±5 μm/m | 30 ?m | 使用端部盖条将栅尺端部固定到基体后，栅尺的伸缩将与基体材料保持一致 | 达21 m | RESOLUTE |
优点
栅尺细窄，宽度仅为6 mm，适合狭小空间应用
适合圆弧测量
优异的运动控制性能
抗污能力强
RMS抖动低于10 nm，提高了位置控制稳定性
±40 nm电子细分误差，可实现稳定的速度控制

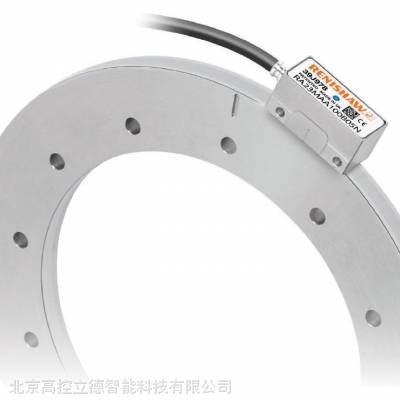

不锈钢圆光栅
栅尺名称 | 刻划精度（取决于圆光栅直径） | 栅距 | 20 °C时的热膨胀系数 | 圆光栅直径 | 读数头 兼容性 |
RESA30 | ±3.97至±0.38角秒 | 30 ?m | 15.5 ±0.5 ?m/m/°C | 52至550 mm | RESOLUTE、 RESOLUTE UHV、 RESOLUTE ETR、 RESOLUTE FS |
优点
圆光栅轻薄小巧，内径大，易于安装
优异的运动控制性能
的抗污能力
宽松的安装公差
RMS抖动低于10 nm，提高了位置控制稳定性
±40 nm电子细分误差，可实现稳定的速度控制
诊断工具选件
高精度不锈钢圆光栅
栅尺名称 | 安装精度 （取决于圆栅直径） | 栅距 | 20 °C时的热膨胀系数 | 圆光栅直径 | 读数头兼容性 |
REXA30 | （≥100 mm直径） ±1角秒 ±1.5角秒 ±2角秒 | 30 ?m | 15.5 ±0.5 ?m/m/°C | 52至417 mm | RESOLUTE、 RESOLUTE UHV、 RESOLUTE ETR、RESOLUTE FS |
优点
圆光栅的截面较厚
优异的运动控制性能
的抗污能力
宽松的安装公差
RMS抖动低于10 nm，提高了位置控制稳定性
±40 nm电子细分误差，可实现稳定的速度控制
诊断工具选件
