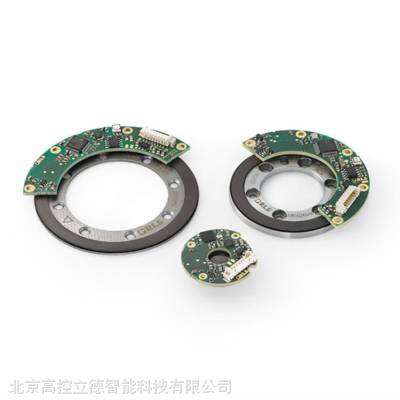

雷尼绍Renishaw AksIM系列RLS非接触式磁编码器
RLS研发了AksIM系列非接触式磁编码器，其中信息载体是以创新方式磁化的刻度，而定制磁传感器ASIC和紧凑型的微
处理器读数头负责磁场检测和信号处理。 AksIM?编码器是真正的式编码器，开机后立即获得位置，无需返回参考零
位。
AksIM编码器基于霍尔传感器技术，使用5 V电源，并提供多种输出信号格式：数字SSI、PWM、串行RS422和CAN。除
位置信息外，内置的自监控功能可持续检查多个内部参数。
特性：
真正的式设计
单码道
分辨达20位
无磁滞
非接触式
高速运行
轻薄小巧
使用定制ASIC的磁传感器
内置自监控功能
内置状态LED指示灯
SSI、SPI、PWM、BiSS、异步串行RS422或USB接口
防腐蚀磁环
更多产品信息请联系 张巨鹏 18518556588 QQ：1960513446
产品描述：
AksIM?是一种非接触式高性能离轴式磁旋转编码器，适合于安装空间受限的应用。结构紧凑、轻薄小巧的读数头检测
并评估轴向磁化的薄圆环的磁场。
49 mm的磁环在19位分辨率时提供每转524,288个位置，而更大的80 mm磁环在20位分辨率时提供每转1,048,576个位置
。AksIM?磁编码器系统的精度优于±0.1°，大允许速度可以过10,000转/分钟。
AksIM是一种新型单码道式编码器，它的系统整体高度很低，同时具备真正的式功能和高速运行的特点，因此适合多
种应用场合，例如在视频监控系统中测量摄像机旋转角度，以及在机械臂关节和电机中测定位置等。
系统数据：
所有输出类型（SF、PW、SC、DC、SP和US）
读取类型 轴向读取
分辨率 从16至20位
大速度 > 10,000 rpm
编码器精度 ±0.05° （安装前- 不包括因读数头、磁环和驱动轴安装失准而引起的误差）
终系统精度 典型值 ±0.1°
磁滞 少于单元分辨率
重复性 优于单元分辨率
高控科技 张巨鹏 1-8-5-0-6-2-3-6-5-8-8、1-8-5-1-8-5-5-6-5-8-8
电器数据：
所有输出类型（SF、PW、SC、DC、SP和US）
电源电压 4 V至6 V – 读数头上电压
设置时间 10 ms（开机后个数据就绪）
功耗 典型值115 mA，大值150 mA
输出负载
PWM, SPI 大值 ±20 mA
RS422 120 mA短期，60 mA受限
ESD保护 HBM、2类、大 ±2 kV（符合**标准883方法3015.7）
可用通信接口 异步串行、PWM、SSI、BiSS 和 SPI
机械数据：
所有输出类型（SF、PW、SC、DC、SP和US）
可用磁环尺寸（外径） 49 mm（磁环 MRA7）
80 mm（磁环 MRA8）
材质类型（磁环）
EN 1.4005 / AISI416或EN 1.4104 / AISI430F
带胶合的NBR橡胶填充铁素体颗粒
质量 读数头（带1米电缆，无插头）45 g
磁环 MRA7 32 g
磁环 MRA8 64 g
惯性 磁环 MRA7 13.1 kg×mm2
磁环 MRA8 79.1 kg×mm2
电缆 ?4.2 ± 0.2 mm，PUR高柔性电缆，与牵引链兼容，双屏蔽
更多产品信息请联系 张巨鹏 18518556588 QQ：1960513446
环境要求：
所有输出类型（SF、PW、SC、DC、SP和US）
温度
工作 带静电缆：-30 °C至+85 °C
电缆处于动态条件下：-10 °C至+80 °C
存储 -40 °C至+85 °C
湿度 0 至 （允许冷凝）
防护等级 IP64（防止灰尘和水溅）
振动 300 m/s2 55-2000 Hz (IEC 60068-2-6)
冲击 300 m/s2 (IEC 60068-2-27)、11 ms、半正弦
外部磁场 在读数头上方大 ±6 m
型号：
MB029SFF18MEDT00+ MRA029BC020DSE00
MB039SFF18MEDT00 + MRA039BC020DSE00
MB049SFF18MDNT00 + MRA049BC025DSE00
MB053SFF18MEDT00 + MRA053BC030DSE00
MB064SFC18BDNT00 + MRA064BC030DSE00
MB080SFC18BDNT00 + MRA080BC030DSE00
。。。。。。
