价 格
订货量
￥7690.00
10 - 24
￥7600.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥25
| 品牌：kollmorgen | 产品类型：伺服电机 | 产品认证：CE |
| 额定电流：参考样本参数 | 额定电压：220 | 外形尺寸：参考样本参数 |
| 型号：AKM2G系列 | 应用范围：自动化设备 | 系列：AKM2G系列 |
| 产地：美国 | 原产国/地区：美国 | 功率：50kW |
| 速度响应频率：8K | 适用电机：交流电机 | 产品特性：伺服电机 |

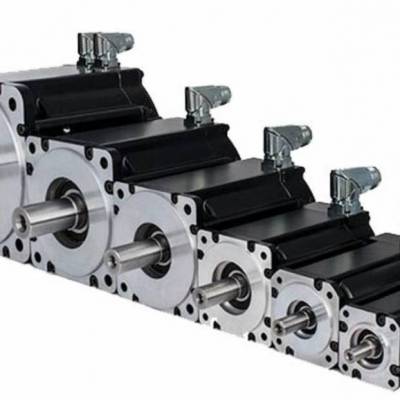

kollmorgen 伺服电机AKM2G 系列高控科技
AKM2G 代表了行业的 AKM 系列电机的高水平
由于电机的尺寸不变但是转矩明显增大，因此 OEM无需更换电机安装座或者使用更大占地空间便可大幅提升性能。
由于 AKM2G 占地空间较小，但是功率与转矩密度较大，因此可让需要对设备进行“”的设计师受益匪浅。
提供可满足应用与性能要求的多种反馈选件，另外还包括提高功能安全性的选件
电机轴、安装座与连接器选件
抱闸与温度传感器选件
现有的低电压型号将 AKM2G 的优点集于一身，由于功率较高，因此成为了尺寸较小并且能源需求量较低的电机，适合于便携式、移动式与电池供电式应用
实现更高的设备性能
由于具有更高的功率与转矩密度、采用惯量较低的转子设计，并且具有可联合研发的能力，因此助力您设计出性能的设备。
利用较小的空间达到您所需的性能
AKM2G 可直接应用于现有的设备设计，与其他同类电机相比，可在保持电机尺寸不变的情况下达到更。
请见技术参数
提高反馈性能
配有单电缆科尔摩根智能反馈设备、HIPERFACE DSL 或 EnDat 2.2 数字编码器。还配有双电缆旋变反馈设备，并可通过联合研发设计出用户的反馈设备。提供的选件可支持功能安全性应用。对于低电压电机，提供一种标准换向编码器选件。
减少布线工作量
为科尔摩根智能反馈设备、HIPERFACE DSL 或 EnDat 2.2 数字编码器提供单根复合型电源与反馈电缆。还提供标准及其他可选配置的两根独立的电源线与旋变反馈电缆。科尔摩根 2G 电缆的设计适用于采用功能性安全级别反馈设备的科尔摩根 2G 系统。
特点
用于 120 Vac-480 Vac 工作条件的标准绕组，以及用于 24-96 伏（Vdc 或 Vac）的低电压绕组，具有不同的转速/转矩性能曲线
符合应用要求以及适合于所选驱动器的反馈选件
科尔摩根 SFD3
HIPERFACE DSL（支持功能安全性应用）
EnDat2.2（支持功能安全性应用）
旋变
换向编码器为低电压电机的标准选件
可通过联合研发提供客户的反馈设备
连接器选件（适合于反馈类型与电机尺寸）
SpeedTec（单电缆或双电缆设计的标准）
ytec（双路连接器，只需使用电机上的一个插孔，适用于 2 号电机）
提供可与科尔摩根 AKD2G伺服驱动器以及 AKD 系列中其他伺服驱动器配套使用的系统电缆选件
单电缆 SFD3/HIPERFACE DSL/EnDat 2.2
用于旋变的双电缆式产品，包括采用 ytec 连接器的电机与换向编码器
标准达到 IP54 等级，如果包含选配轴封，则达到 IP65 等级。可通过联合研发达到其他可选防护等级
符合的安装座，配备各种光轴或闭式键槽
可通过联合研发提供其他安装座与电机轴选件
24VDC机械抱闸选件
可为电机提供保护并且可与伺服驱动器兼容的温度传感器选件
适合于湿式与干式运行应用的低摩擦轴封选件
规格
AKM2G 性能数据（按机架尺寸排列）
| AKM2G-2x | AKM2G-3x | AKM2G-4x | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 参数 | Sym | 单位 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 1 | 2 | 3 | 4 |
| 失速时连续转矩 | Tc | Nm | 0.65 | 1.12 | 1.51 | 1.85 | 1.70 | 2.90 | 3.86 | 2.87 | 5.12 | 6.98 | 8.51 |
| 额定速度 | Nrtd | rpm | 8000 | 8000 | 8000 | 8000 | 8000 | 7600 | 8000 | 6000 | 6000 | 6000 | 5400 |
| 转子惯量 | Jn | kg-cm2 | 0.0930 | 0.1549 | 0.2169 | 0.2789 | 0.4264 | 0.8130 | 1.200 | 0.774 | 1.36 | 1.95 | 2.53 |
| AKM2G-5x | AKM2G-6x | AKM2G-7x | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 参数 | Sym | 单位 | 1 | 2 | 3 | 4 | 2 | 3 | 4 | 5 | 1 | 2 | 3 | 4 |
| 失速时连续转矩 | Tc | Nm | 6.83 | 12.0 | 16.2 | 20.1 | 15.3 | 21.5 | 27.0 | 32.7 | 23.0 | 41.1 | 57.8 | 72.1 |
| 额定速度 | Nrtd | rpm | 6000 | 5600 | 5100 | 4800 | 5000 | 4500 | 4200 | 3800 | 4900 | 3400 | 3200 | 3000 |
| 转子惯量 | Jn | kg-cm2 | 2.52 | 4.58 | 6.64 | 8.70 | 9.10 | 13.0 | 16.9 | 20.8 | 25.9 | 46.8 | 67.7 | 88.6 |
显示值为的代表值。关于确切信息，请参阅《选择指南》、《安装手册》或者 Motioneering 以及/或我们的曲线生成器工具。
AKM2G 尺寸概况
| AKM2G 系列 | 法兰 IEC | 电机总长度 | A | B | C | D | E | F | G | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | |||||||||
| AKM2G2x | 58 | 111 | 130 | 149 | 168 | - | 23.0 | 11.0 | 2.50 | 63.0 | 5.5 | M4 DIN 332 | 40.0 |
| AKM2G3x | 72 | 121 | 153 | 184 | - | - | 30.0 | 14.0 | 2.50 | 75.0 | 5.5 | M5 DIN 332 | 60.0 |
| AKM2G4x | 88 | 125 | 151 | 177 | 203 | - | 40.0 | 19.0 | 3.00 | 100.0 | 6.6 | M6 DIN 332 | 80.0 |
| AKM2G5x | 114 | 143 | 172 | 202 | 231 | - | 50.0 | 24.0 | 3.00 | 130.0 | 9.0 | M8 DIN 332 | 110.0 |
| AKM2G6x | 142 | - | 168 | 190 | 212 | 234 | 58.0 | 32.0 | 3.50 | 165.0 | 10.19 | M12 DIN 332 | 130.0 |
| AKM2G7x | 192 | 169 | 203 | 237 | 271 | - | 80.0 | 38.0 | 4.00 | 215.0 | 13.4 | M12 DIN 332 | 180.0 |
所有值均以毫米表示。所示值为旋变以及连续电流小于 20 安培的与智能反馈 SFD3 电机的标称尺寸。关于公差以及完整尺寸（包括额定连续电流大于 20 安培的其他反馈装置与电机），请见单独的电机示意图。
